威浦双球清管系统演示

一、什么是清管系统

　　清管系统也称为通球扫线系统、管道自清洁系统、猪头顶料系统或管道产品回收系统（Pigging System）是一种高效的管道清洁与产品回收解决方案。该系统通过使用比管道直径稍大的弹性发射物（“Pigs”或“清管器”，通常由橡胶或聚氨酯制成），并利用水、液体、压缩空气或气体等介质推动清管器在管道内高速移动，将管道中的残余物料清除或回收。

二、清管系统的优势

　　1、高效清洁：清管器的特殊结构和运动方式能够高效清除管道内的残留物，显著提高了清洁速度，相比传统人工清理方法，效率提高数倍。

　　2、提高管道利用率：其高效的清洁功能使得同一管道能够快速切换生产不同批次的产品，显著提高了管道利用率，同时大幅减少了清洁液和水的消耗。

　　3、防止交叉污染：在输送不同介质时，可将残留液体推送至任意指定的支管，从而避免交叉污染，适应多样化工艺需求并避免交叉污染。

　　4、高度自动化：系统可实现自动化控制，操作简便、管理高效，减少人为失误带来的成本损失。

　　5、节省空间：与传统系统相比，管道基础设施需求减少，节省多达 40% 的管道长度及占地空间。

　　6、广泛适用性：适用于各类流体（高粘度、稠厚、含固体颗粒等）的管道清洁需求。

　　7、可持续性优势：减少用水量、化学品消耗及废料处理成本，创造显著环保效益。

　　8、降低成本，提高盈利：回收管道内残留的高价值产品（回收率高达99.9%），显著减少物料浪费，降低生产成本，从而提升企业盈利能力，更高效地利用原料，减少因产品损失造成的额外采购费用。

威浦黑漆清管演示

三、清管系统的组成

　　清管系统主要包括：发球站/收球站（系统核心部件）、中间站、装取球器（可选）、扫线球、通球管线、管套、通讯电缆及控制系统等。

　　高精度管道球扫线系统，适用口径为 1.5”～8”：系统配置包括：收发球站（ASHLDV / ASRLDV）、中间站（ASILDV）、三通转换站（3W）、扫线球（可分体式）、装取球器等。

　　标准管线收发球筒，适用于口径 8”及以上管线：系统配置包括：收发球筒、通球三通、通球阀、清管球等。

　　1、扫线球：一种直径略大于管道内径的弹性发射物，由弹性材料（如橡胶、聚氨酯）制成，在管道内部介质（如气体或液体）的推动下执行清洁任务。其内部通常有先进的传感器和控制系统，可实时监测扫线球的位置和速度，实现精准控制和自动化操作。可以通过安装取球器来放入或取出扫线球。

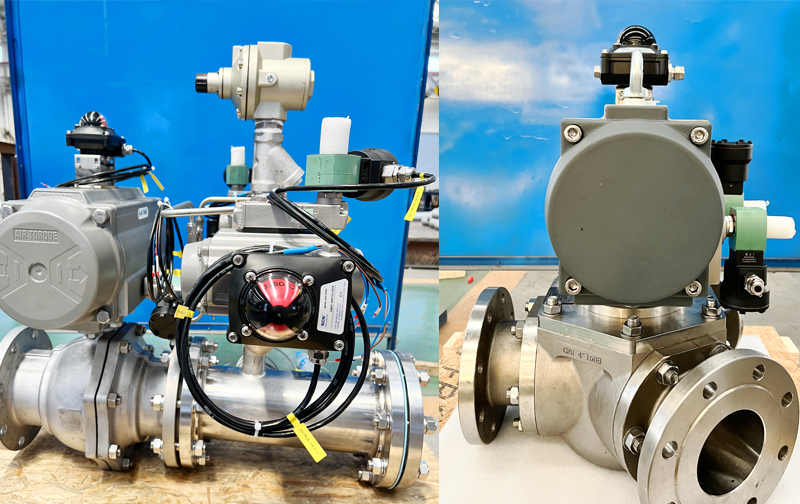

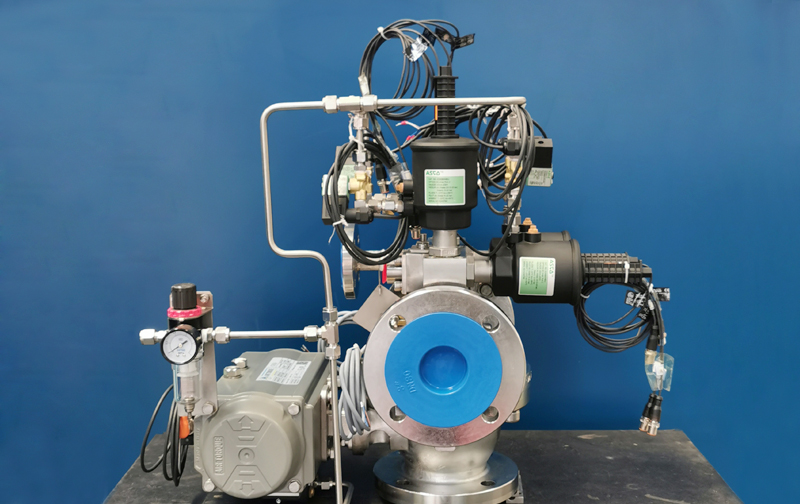

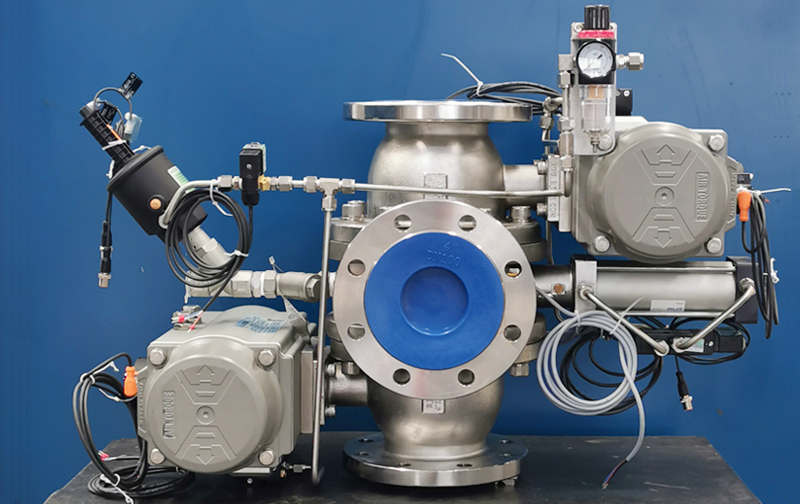

　　2、发球站/收球站：用于发射与回收清管器的关键装置，扮演着至关重要的“起点”与“控制中枢”角色。位于每个管线的始端与末端，并安装有控制压缩气体的阀门。有的发球站只有发球功能，但大多数球站采用收发一体化的对称结构设计，兼具发球与收球双重功能，既可发送清管器又可接收清管器。

　　3、控制系统：用于管理和控制管道清管作业，通过压力传感器的实时监测，精准控制阀门的开启和关闭、以及清管器（Pig）在管道内的的运行。

四、清管系统的分类

　　清管系统分为经济型通球扫线系统、卫生型通球扫线系统、无菌型通球扫线系统。也可以根据产品和客户的要求可提供全自动、半自动或手动的系统。

　　经济型通球扫线系统能够高效回收产品，清除管道的残留，并能适应包括高温、高压、腐蚀性介质以及高频操作在内的严苛工况。管道通常采用焊接或法兰连接以确保密封性能，主要应用于石油天然气和化工行业。

　　卫生型和无菌型通球扫线系统以彻底清洁、零残留和无污染为首要目标，在接触面使用卫生级材料。清管作业完成后，管道会用水或清洗剂进行冲洗。为实现快速拆装与清洁，采用卫生级快装卡箍（Tri-Clover）连接，非常适用于食品、制药和化妆品行业。

五、清管系统的应用行业

　　北京威浦的管道自清洁系统广泛应用于多个行业，主要应用领域包括：1、油漆涂料行业；2、化学添加剂行业；3、润滑油行业；4、食品饮料行业（包括酱料、巧克力、蚝油、豆瓣酱等）； 5、石油天然气行业；6、制药生物行业；7、日化行业（如洗漱用品、化妆品、洗涤剂、洗衣液等）；8、宠物食品行业；9、新能源锂电池浆料行业。不仅能帮助企业高效清洁管道，还能在不同产品之间快速切换，避免交叉污染，提高原料的回收率，显著提升企业的生产效率和盈利能力。

　　涂料管道物料回收清管技术解决企业在生产过程中的3大问题：

　　1、成品回收率问题：灌装前管线内残存成品物料不能完全回收；

　　2、交叉污染问题：油漆存在多种颜色色浆共用管道生产的情况，每个批次色浆/助剂不互相交又污染；

　　3、危废处理问题：成品油漆每个批次生产结束后，管线清理往往需大量溶剂或去离子水，既造成成品浪费，又产生难以处理的危废，给企业带来显著经济损失。

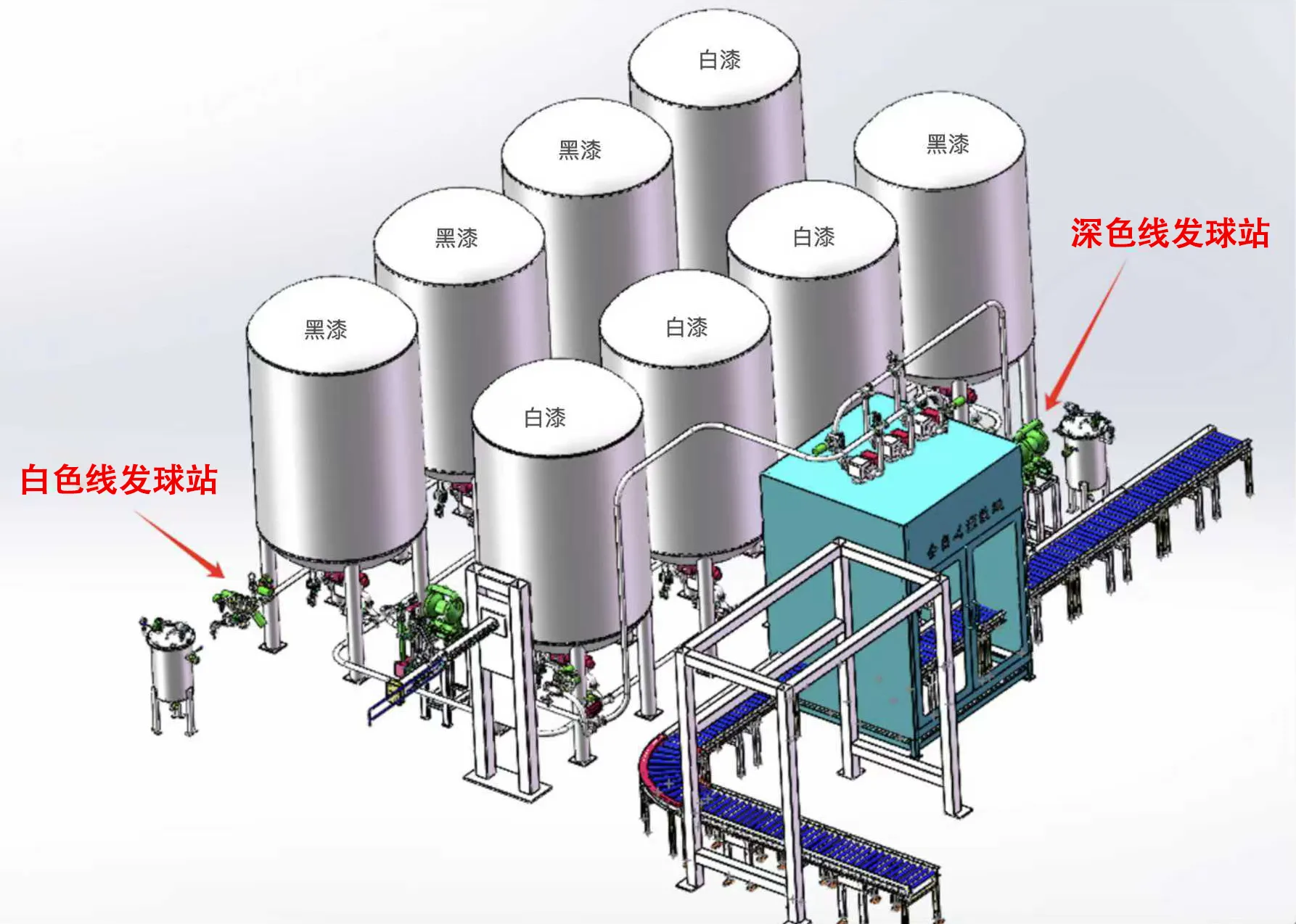

威浦清管系统在涂料行业的应用

　　威浦清管系统可实现1分钟快速清管，成品回收率高达99.9%，彻底解决了传统生产中余料置换、交叉污染及产品浪费等行业痛点。该技术已成功应用于国际涂料巨头企业，经实践验证，单日可节省成品2.55吨，年节约成本超3800万元，管道残留率仅1g/m，实现了经济效益与环保效益的双重提升。

六、威浦清管系统优势

　　VP清管系统的优势：高效自清洁，稳定可靠，自动化控制，操作便捷。

　　北京威浦作为专业的管道清管系统设计与设备制造商，可提供涵盖发射站、接收站、清管器及控制系统在内的全系列组件，并支持交钥匙工程总承包。从系统供货、工艺设计、自动化控制，到安装调试、操作培训、备件供应及售后服务，我们均可提供一站式服务，全面满足客户需求。

七、威浦展会上的清管系统

　　在展台前，众多行业专家和企业代表积极咨询交流，深入了解威浦产品的应用场景与技术优势。

展会上威浦清管系统演示

　　威浦展示的全自动定量抽提系统、涂料管道全自动自清洁与物料回收系统、全自动定量批次调和系统等创新技术解决方案，引起了参展人员的高度关注，特别是在油漆涂料生产过程的数字化升级方面，威浦凭借先进技术实现了生产过程的自动化、精准控制和高效管理。许多企业对威浦实信的技术表示浓厚兴趣，并期待将这一先进设备应用于自家工厂的生产中。

　　威浦在中国国际涂料展 CHINACOAT、中国国际涂料智能制造产业链发展大会、绿色涂料发展论坛暨第23届水性技术年会等行业活动中，充分展现了其在涂料工艺与设备领域的创新实力，也彰显了公司秉持绿色低碳理念、推动行业可持续发展的承诺。未来，北京威浦将继续深化技术研发，提供更加高效、环保的解决方案，为全球涂料及润滑油行业创造更大价值。

八、威浦清管工程案例

　　威浦在清管系统领域深耕30余年，积累了丰富的项目实施经验与技术研发实力。全球已有数千套清管系统成功安装并稳定运行，覆盖多个行业与应用场景，沉淀了大量实践数据和成功案例。

　　作为行业知名品牌，北京威浦在业内享有较高声誉和认可度。凭借多年行业经验与过硬的产品品质，公司赢得了广大客户的信任，成为众多企业长期可靠的合作伙伴。我们所提供的清管系统均基于客户的实际工艺需求进行定制化设计，确保与生产流程完美匹配，并提供涵盖工艺设计、设备制造、老厂改造及扩建项目在内的全流程技术支持。

九、我们的合作伙伴

　　公司以解决各行业成品回收率低、物料浪费、污染防控等痛点为核心使命，通过自动化、精准化技术创新，为生产过程数字化升级提供全流程解决方案。目前，公司已为bp、Shell、PPG、万华化学、赢创、阿科玛、道达尔等全球知名企业提供产品与服务，凭借过硬的技术实力与成熟的应用案例，赢得市场广泛信赖。

　　如需了解更多关于清管系统和产品回收解决方案的信息，请访问：www.vppigging.cn and www.vppigging.cn/pigging-systems/。立即联系我们，获取最适合您工艺需求的清管系统发球站专业方案与技术咨询。

　　如果您对我们的清管系统和其它产品感兴趣（添加剂/助剂抽提系统、ABB调和系统、溶胶系统、管汇系统），欢迎前往我们工厂参观交流，我们将为您提供具体的解决方案，共同推进技术进步与行业发展，期待与您的合作！
